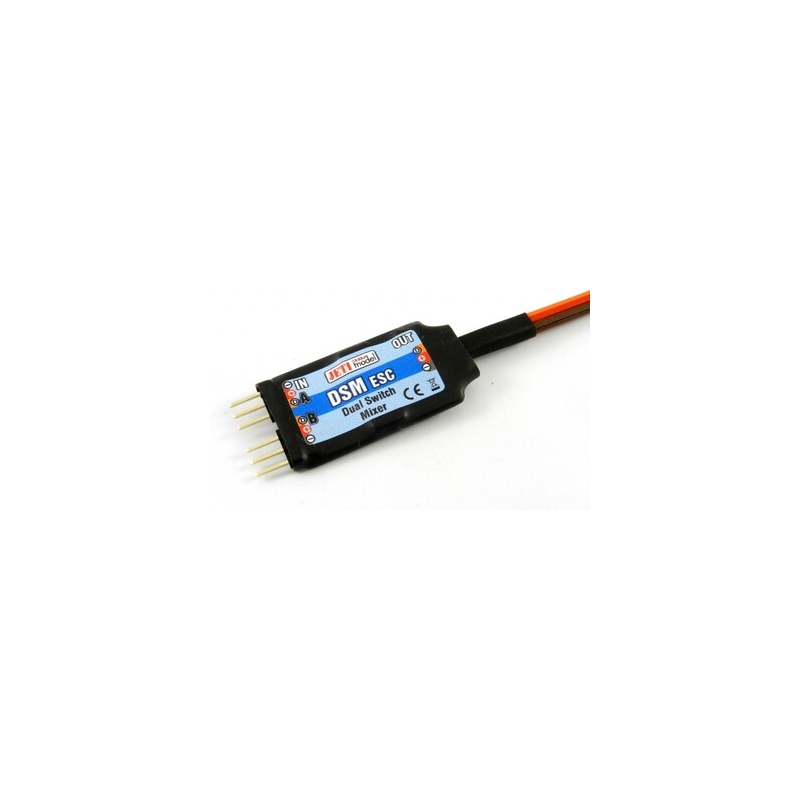

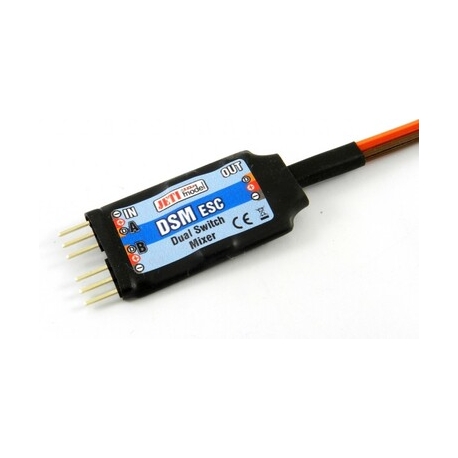

Le DSM ESC est un interrupteur électronique conçu pour alimenter le récepteur et les servos. Il combine la sortie de tension de deux contrôleurs de vitesse électronique (ESC) équipés chacun d'un circuit BEC, ou d'un ESC associé à une batterie pour récepteur. Le signal des gaz provenant du récepteur est simultanément transmis aux deux contrôleurs. De plus, le DSM ESC intègre un interrupteur d'alimentation pour le récepteur.
La tension fournie par les contrôleurs électroniques connectés aux entrées du DSM ESC est constamment mesurée et transmise directement à la sortie grâce au processeur interne du DSM ESC. Celui-ci effectue automatiquement la commutation entre les entrées pour que votre récepteur soit toujours alimenté par la source de tension la plus élevée. Les sorties de signal sont interconnectées.
La sortie du DSM ESC est équipée d'un connecteur JR qui permet de connecter directement la sortie au récepteur. Un autre connecteur JR (mâle) est utilisé pour brancher un interrupteur électronique, un interrupteur magnétique ou un interrupteur RC. Le DSM ESC peut également être utilisé sans interrupteur électronique, auquel cas il reste en permanence allumé et fonctionne uniquement comme un combiné de tensions.
Le DSM ESC n'est pas équipé d’un régulateur de tension . La tension en sortie sera toujours égale à la tension de l’entrée ayant la valeur la plus élevée. Assurez-vous que votre récepteur, vos servos et tout autre équipement alimenté par le DSM ESC sont compatibles avec la tension fournie.
Le DSM ESC est contrôlé par un interrupteur magnétique, activé à l'aide d'une clé magnétique depuis l'extérieur de votre modèle. En approchant la clé magnétique de la cible, le système peut être activé ou désactivé. Lorsqu'il est éteint, l'interrupteur électronique consomme très peu d'énergie.
Masse [g] | 24 |
---|---|
Dimensions [mm] | 38 x 20 x 7 |
Courant continu [A] | 10 |
Courant en pointe (max 30s) [A] | 20 |
Telemetrie | Non |
Températures de fonctionnement [°C] | -20 to 85 |
Tension d'alimentation [V] | 5 to 8.4 |
Idle current [µA] | 130 |
Number of battery inputs | 2 |
Input voltage max. [V] | 13 |
